Welche Installationsvoraussetzungen gelten für MMB-Zylinder in pneumatischen Systemen?

Im Bereich pneumatischer Systeme zeichnet sich der MMB-Zylinder als zuverlässige und leistungsstarke Komponente aus. Als Lieferant von MMB-Zylindern bin ich mit den Installationsanforderungen bestens vertraut, die eine optimale Funktionalität gewährleisten. Ziel dieses Blogbeitrags ist es, einen umfassenden Leitfaden zu den Installationsanforderungen für MMB-Zylinder in pneumatischen Systemen bereitzustellen.

1. Umweltaspekte

Vor der Installation eines MMB-Zylinders ist es wichtig, die Umgebung zu beurteilen, in der er betrieben wird. Temperatur, Luftfeuchtigkeit und das Vorhandensein von Verunreinigungen können die Leistung und Lebensdauer des Zylinders erheblich beeinträchtigen.

Temperatur

MMB-Zylinder sind für den Betrieb in einem bestimmten Temperaturbereich ausgelegt. Extreme Temperaturen können dazu führen, dass sich die Dichtungen ausdehnen oder zusammenziehen, was zu Undichtigkeiten und verminderter Effizienz führt. Für die meisten MMB-Zylinder liegt die empfohlene Betriebstemperatur zwischen -20 °C und 80 °C. Liegt die Umgebung außerhalb dieses Bereichs, können zusätzliche Maßnahmen wie Isolierung oder Kühlsysteme erforderlich sein.

Luftfeuchtigkeit

Hohe Luftfeuchtigkeit kann zur Korrosion der inneren und äußeren Komponenten des Zylinders führen. In feuchten Umgebungen empfiehlt es sich, Zylinder mit korrosionsbeständigen Beschichtungen oder Materialien zu verwenden. Darüber hinaus kann eine ordnungsgemäße Belüftung dazu beitragen, den Feuchtigkeitsgehalt in der Luft um den Zylinder herum zu reduzieren.

Verunreinigungen

Staub, Schmutz und andere Verunreinigungen können in den Zylinder eindringen und zu Verschleiß an Dichtungen und Kolben führen. Es ist wichtig, den Zylinder in einer sauberen Umgebung zu installieren oder geeignete Filter zu verwenden, um zu verhindern, dass Verunreinigungen in das Pneumatiksystem gelangen. Beispielsweise kann in Industrieumgebungen mit hohem Staubaufkommen ein Vorfilter am Lufteinlass installiert werden, um große Partikel zu entfernen.

2. Montageanforderungen

Die ordnungsgemäße Montage des MMB-Zylinders ist für seinen reibungslosen Betrieb und seine Langlebigkeit von entscheidender Bedeutung.

Montageausrichtung

Der MMB-Zylinder kann in verschiedenen Ausrichtungen montiert werden, einschließlich horizontal, vertikal und eckig. Die Montageausrichtung sollte jedoch sorgfältig entsprechend den Anwendungsanforderungen ausgewählt werden. Bei vertikaler Montage muss das Gewicht des Kolbens und der daran befestigten Last berücksichtigt werden, um eine ordnungsgemäße Schmierung sicherzustellen und vorzeitigen Verschleiß zu verhindern.

Montageflächen

Die Montageflächen sollten flach, sauber und frei von Schmutz oder Unregelmäßigkeiten sein. Eine raue oder unebene Montageoberfläche kann zu einer Fehlausrichtung des Zylinders führen, was zu erhöhter Reibung und möglichen Schäden an den Dichtungen führen kann. Es wird empfohlen, die Befestigungsschrauben mit einem Drehmomentschlüssel mit dem angegebenen Drehmoment anzuziehen, um einen sicheren und ordnungsgemäßen Sitz zu gewährleisten.

Ausrichtung

Die genaue Ausrichtung des MMB-Zylinders ist für seinen ordnungsgemäßen Betrieb von entscheidender Bedeutung. Eine Fehlausrichtung kann dazu führen, dass der Kolben blockiert, was zu einer verringerten Effizienz und einem erhöhten Verschleiß der Dichtungen führt. Um eine ordnungsgemäße Ausrichtung sicherzustellen, empfiehlt es sich, Ausrichtungswerkzeuge wie Laserausrichtungsgeräte oder Ausrichtungsvorrichtungen zu verwenden.

3. Anforderungen an den pneumatischen Anschluss

Die pneumatischen Anschlüsse spielen eine entscheidende Rolle für die Leistung des MMB-Zylinders.

Luftversorgung

Die Luftzufuhr zum MMB-Zylinder sollte sauber, trocken und mit dem richtigen Druck sein. Eine verschmutzte oder feuchte Luftzufuhr kann zu Schäden an den Dichtungen und internen Komponenten des Zylinders führen. Es wird empfohlen, eine Luftaufbereitungseinheit zu verwenden, die einen Filter, einen Regler und einen Öler umfasst, um eine saubere und regulierte Luftversorgung zu gewährleisten.

Schläuche und Armaturen

Die für die pneumatischen Verbindungen verwendeten Schläuche und Anschlüsse sollten die richtige Größe und das richtige Material haben. Die Schläuche müssen dem Betriebsdruck und der Temperatur des Systems standhalten. Darüber hinaus sollten die Anschlüsse ordnungsgemäß festgezogen werden, um Luftlecks zu verhindern. Beispielsweise kann die Verwendung eines Gewindedichtmittels dazu beitragen, eine leckagefreie Verbindung sicherzustellen.

Verbindungskonfiguration

Der MMB-Zylinder verfügt normalerweise über zwei Anschlüsse für die Luftversorgung, einen für den Ausfahrhub und einen für den Einfahrhub. Die Anschlusskonfiguration sollte sorgfältig geplant werden, um den ordnungsgemäßen Betrieb des Zylinders sicherzustellen. In einigen Anwendungen kann ein Magnetventil verwendet werden, um den Luftstrom zum Zylinder zu steuern und so eine präzise Steuerung der Bewegung des Zylinders zu ermöglichen.

4. Überlegungen zum Laden

Die auf den MMB-Zylinder wirkende Belastung muss während des Installationsprozesses sorgfältig berücksichtigt werden.

Tragfähigkeit

Jeder MMB-Zylinder hat eine bestimmte Tragfähigkeit, also die maximale Kraft, die der Zylinder sicher bewältigen kann. Es ist unbedingt darauf zu achten, dass die Belastung des Zylinders seine Nennkapazität nicht überschreitet. Eine Überlastung des Zylinders kann zu vorzeitigem Verschleiß, verminderter Leistung und sogar zum Ausfall des Zylinders führen.

Lastverteilung

Die Last sollte gleichmäßig auf die Kolbenstange verteilt werden, um ungleichmäßige Belastung und Verschleiß zu vermeiden. Bei Anwendungen, bei denen die Last nicht gleichmäßig verteilt ist, können zusätzliche Komponenten wie Lastverteilungshalterungen oder Führungsstangen erforderlich sein.

5. Vergleich mit anderen Zylindern

Obwohl der MMB-Zylinder viele Vorteile bietet, ist es auch sinnvoll, ihn mit anderen Zylindertypen auf dem Markt zu vergleichen, wie zHMI-Zylinder,LTR-Zylinder, Und3L-Zylinder.

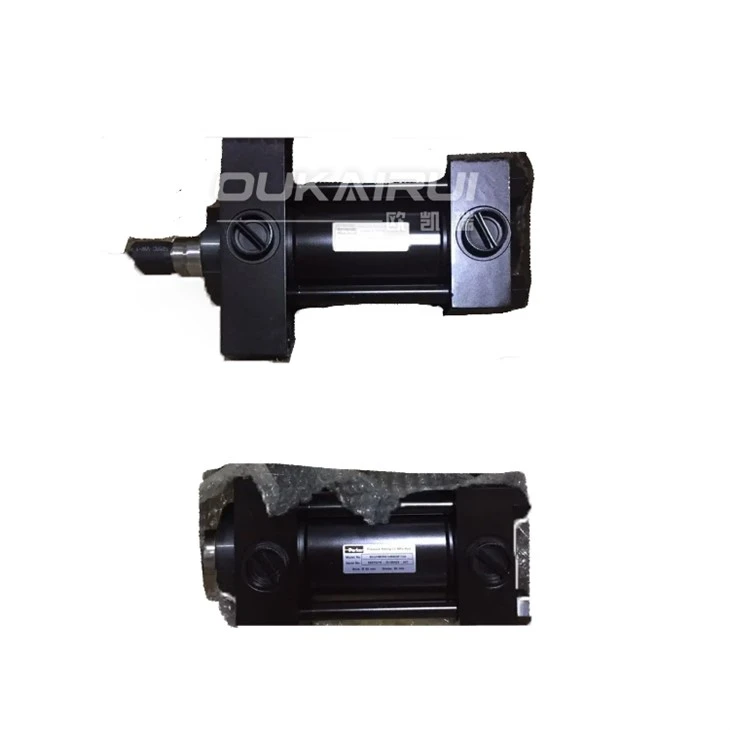

Der HMI-Zylinder ist für seine hohe Präzision und seinen reibungslosen Betrieb bekannt und eignet sich daher für Anwendungen, die eine genaue Positionierung erfordern. Der LTR-Zylinder hingegen ist für schwere Anwendungen konzipiert und kann hohe Lasten bewältigen. Der 3L-Zylinder wird aufgrund seines kompakten Designs häufig in Anwendungen eingesetzt, in denen der Platz begrenzt ist.

Der MMB-Zylinder vereint jedoch ein gutes Gleichgewicht zwischen Leistung, Zuverlässigkeit und Kosteneffizienz. Es eignet sich für ein breites Anwendungsspektrum, von leichten bis mittelschweren Industrieaufgaben.

6. Wartung und Fehlerbehebung

Um die langfristige Leistung des MMB-Zylinders sicherzustellen, ist eine ordnungsgemäße Wartung unerlässlich. Es wird empfohlen, den Zylinder regelmäßig auf Anzeichen von Verschleiß, Undichtigkeiten oder Beschädigungen zu prüfen. Die Dichtungen sollten regelmäßig überprüft und bei Bedarf ausgetauscht werden.

Bei Problemen mit dem MMB-Zylinder können Maßnahmen zur Fehlerbehebung ergriffen werden. Wenn sich der Zylinder beispielsweise nicht ordnungsgemäß aus- oder einfahren lässt, sollten die Luftzufuhr, Schläuche und Anschlüsse auf Undichtigkeiten oder Verstopfungen überprüft werden. Wenn das Problem weiterhin besteht, kann es erforderlich sein, den Zylinder zu zerlegen und die internen Komponenten zu überprüfen.

7. Kontakt für Kauf und Beratung

Wenn Sie am Kauf von MMB-Zylindern interessiert sind oder Fragen zu deren Installation und Anwendung haben, helfen wir Ihnen gerne weiter. Unser Expertenteam kann Ihnen detaillierte Informationen und Beratung bieten, um sicherzustellen, dass Sie den richtigen Zylinder für Ihre spezifischen Anforderungen auswählen. Egal, ob Sie eine kleine Werkstatt oder ein großes Industrieunternehmen sind, wir können maßgeschneiderte Lösungen für Ihre Anforderungen anbieten.

Referenzen

• Handbuch für pneumatische Systeme, herausgegeben von einem führenden Verband der Pneumatikindustrie.
• Herstellerdokumentation für MMB-Zylinder.
• Technische Dokumente zur Konstruktion und Installation von Pneumatikzylindern.
